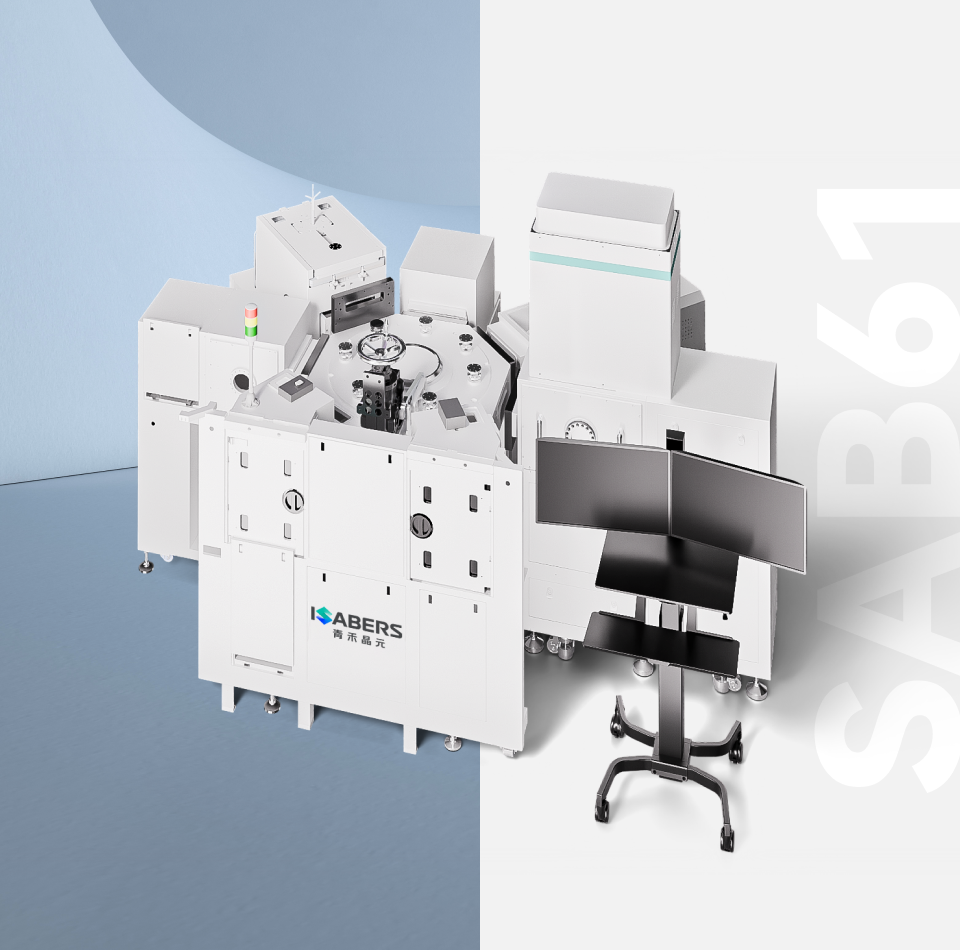

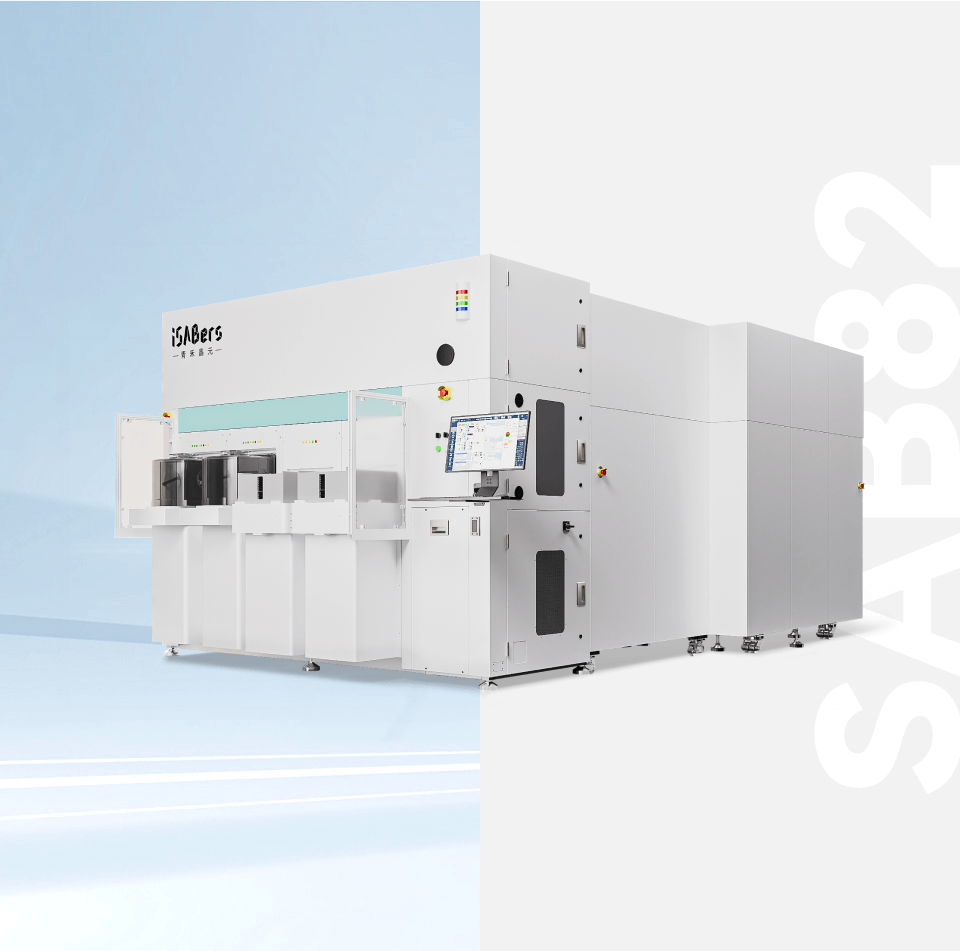

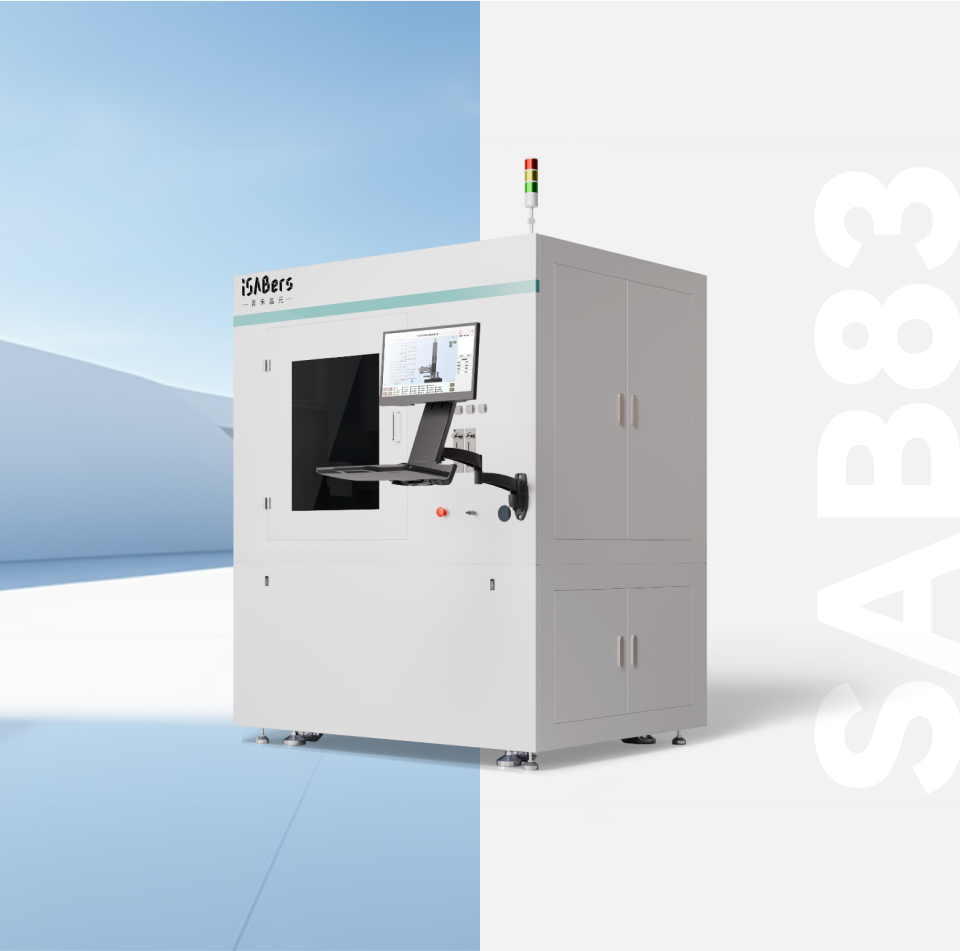

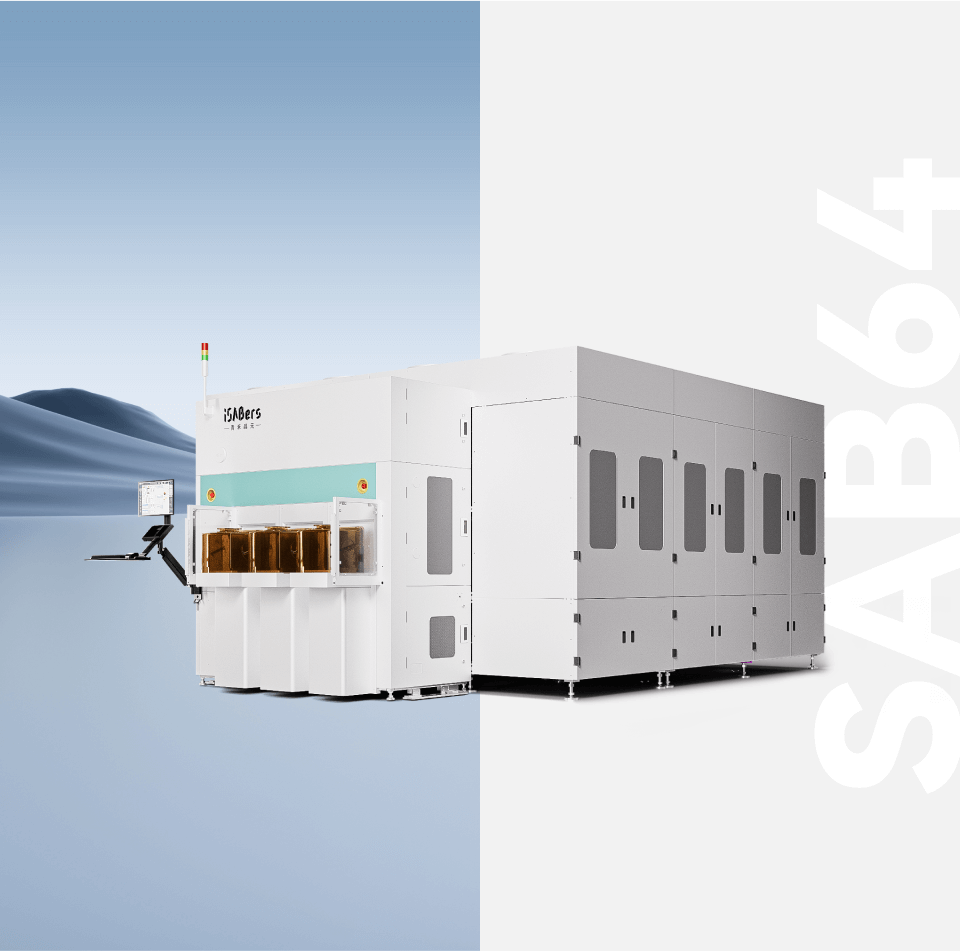

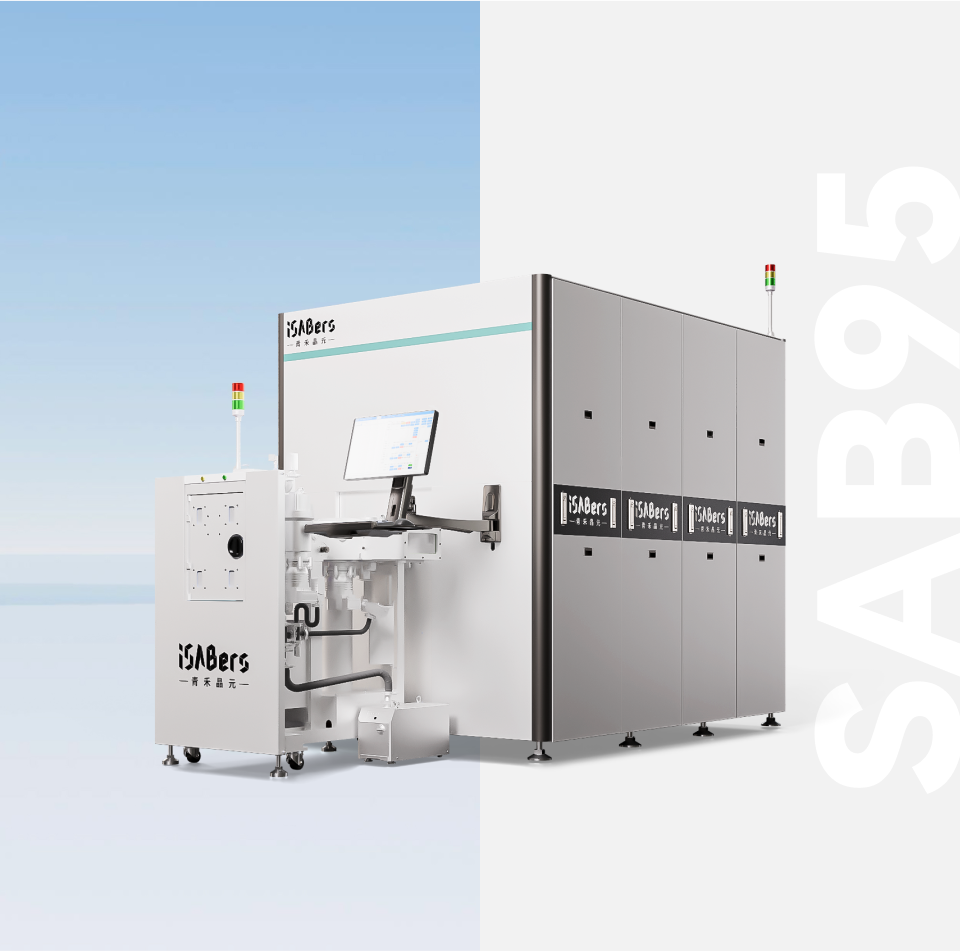

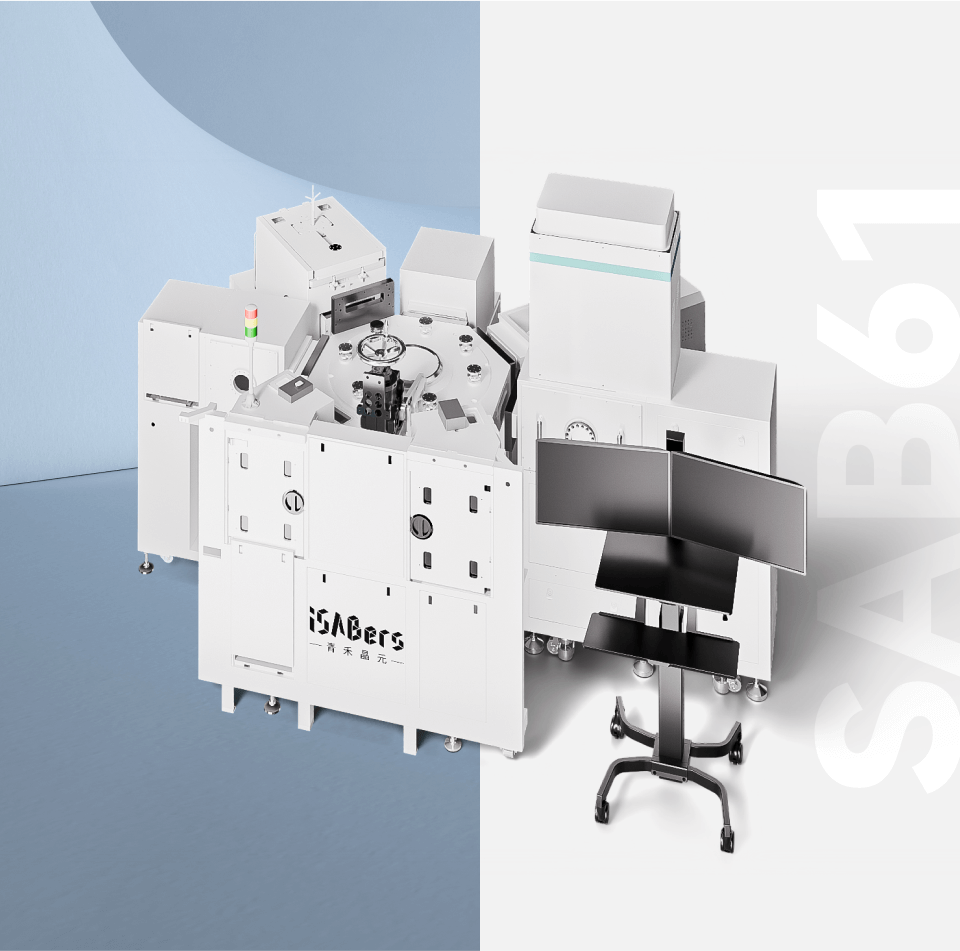

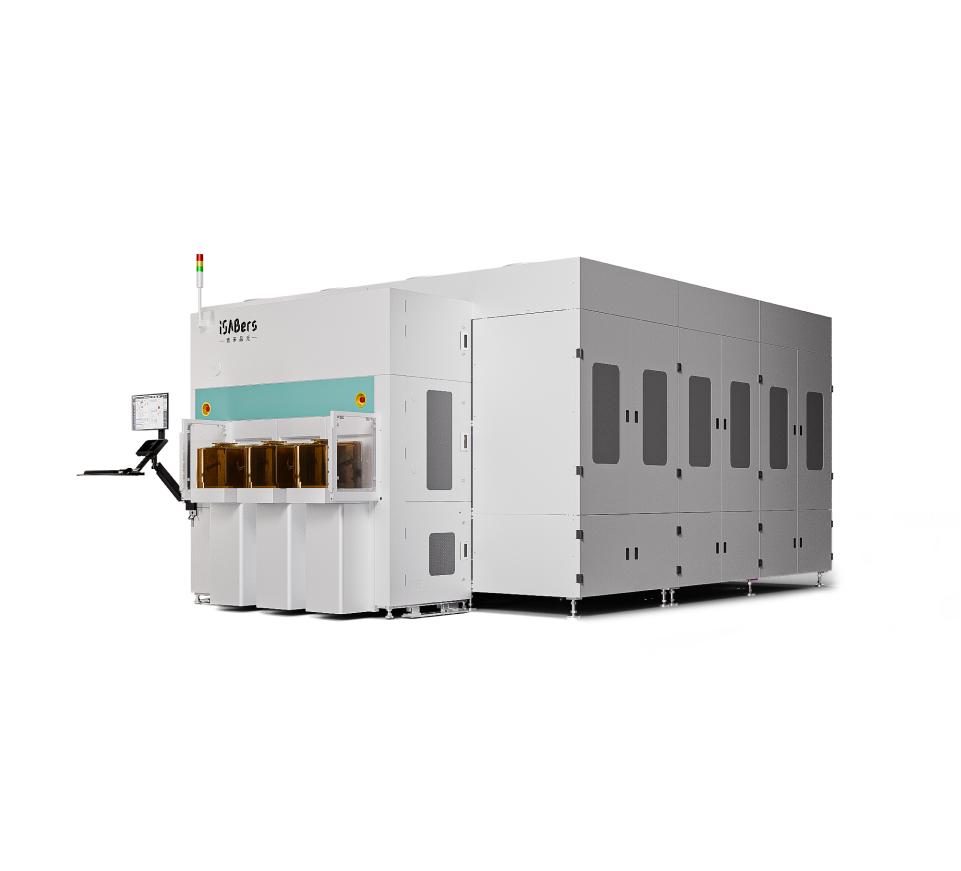

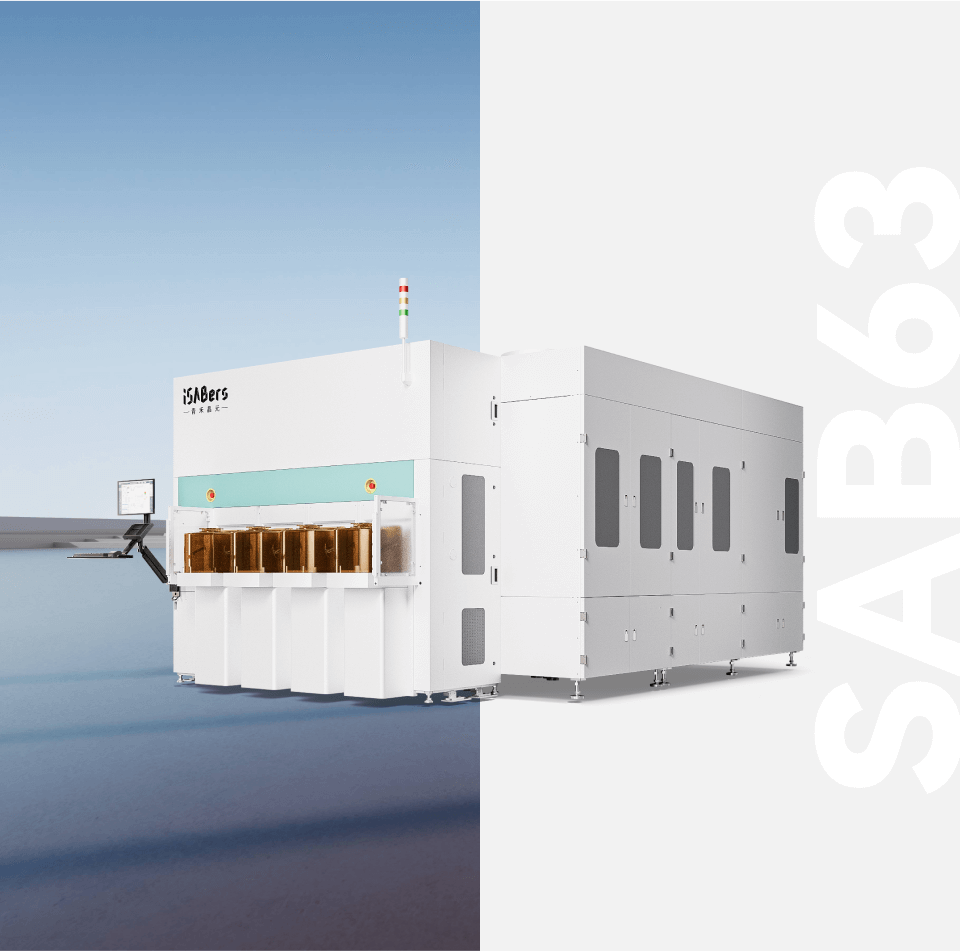

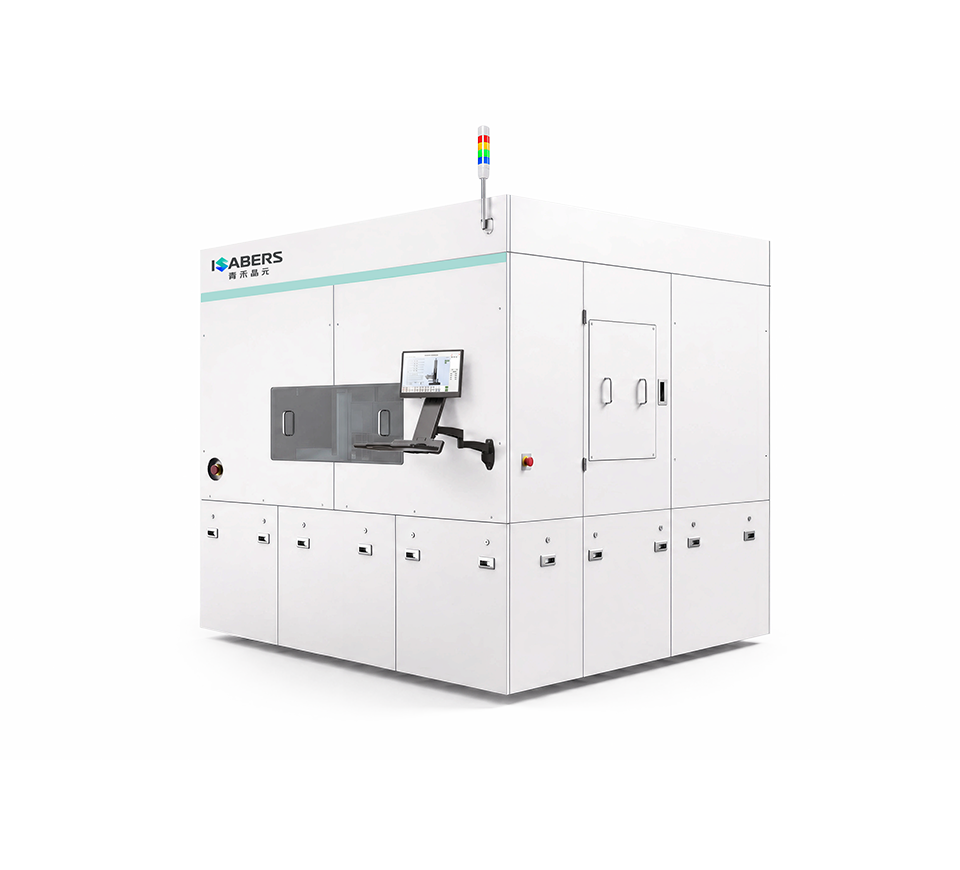

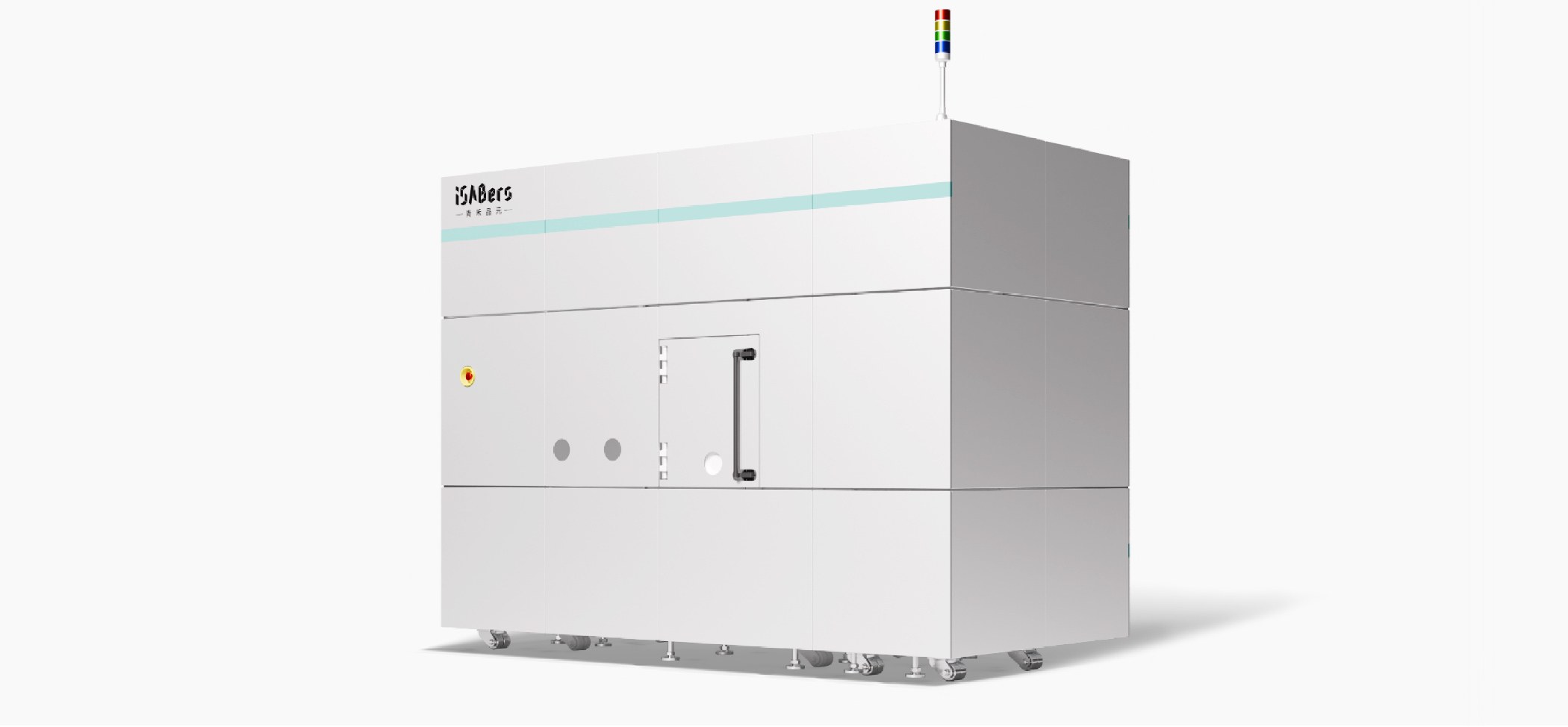

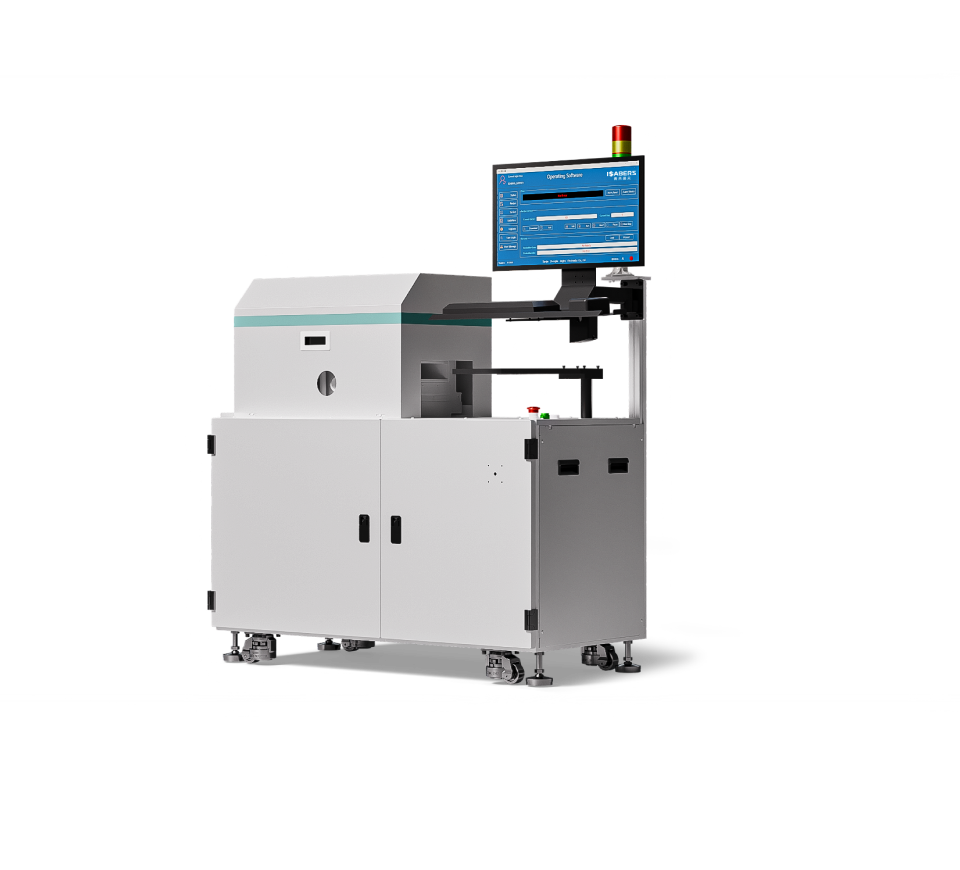

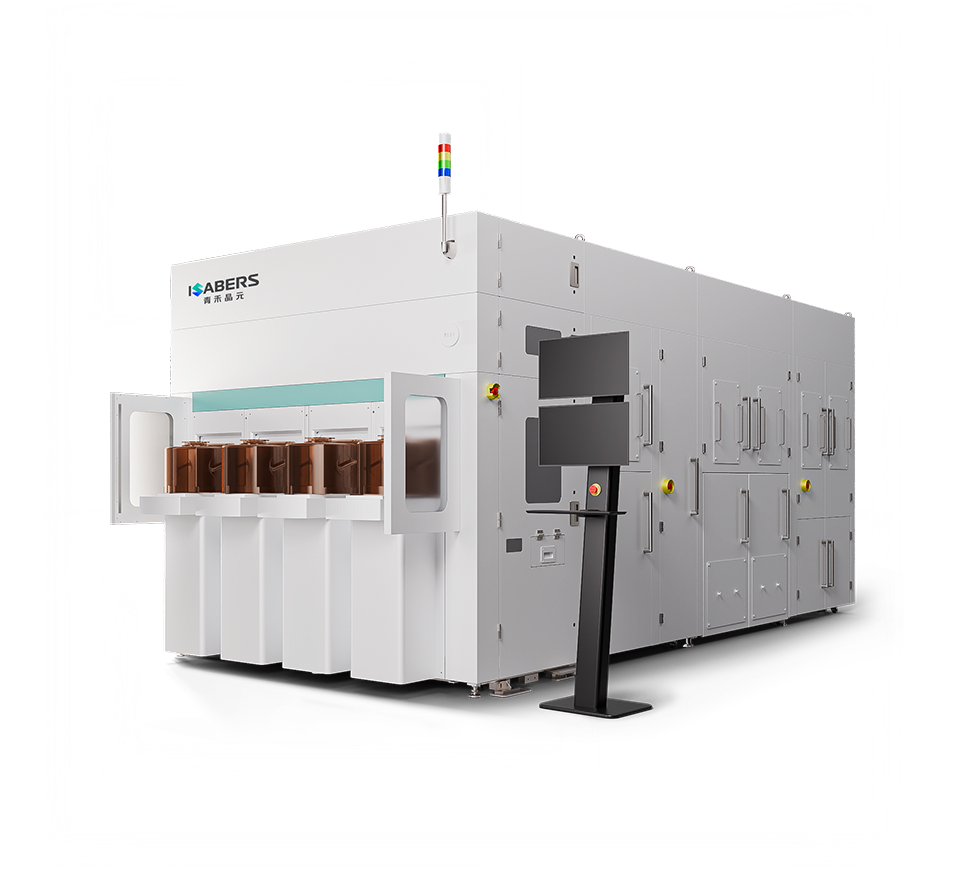

采用超高真空离子束轰击技术活化材料表面,无需加热或退火即可实现牢固共价键。键合强度高,支持异质材料(如SiC、Ga₂O₃、金刚石)键合,无热应力、无界面氧化层。应用领域涵盖复合衬底、MEMS、高散热需求的异质集成、多节太阳能电池、光学晶体集成、柔性电子等。

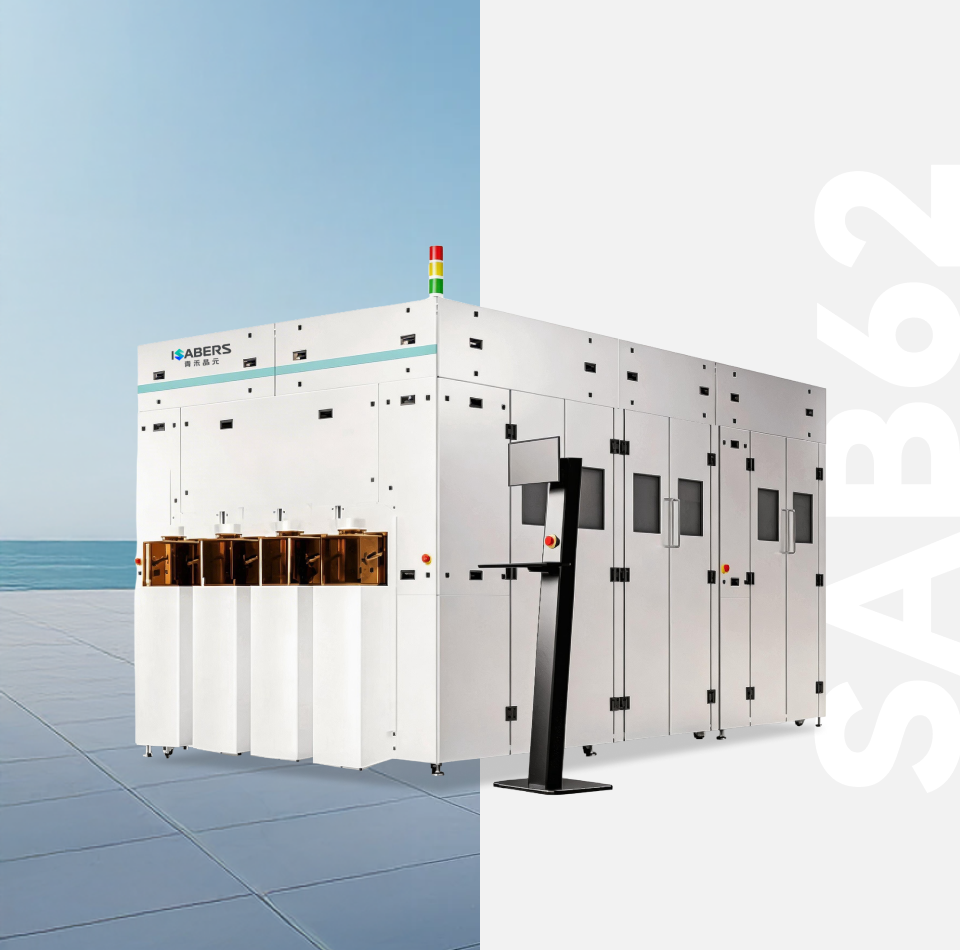

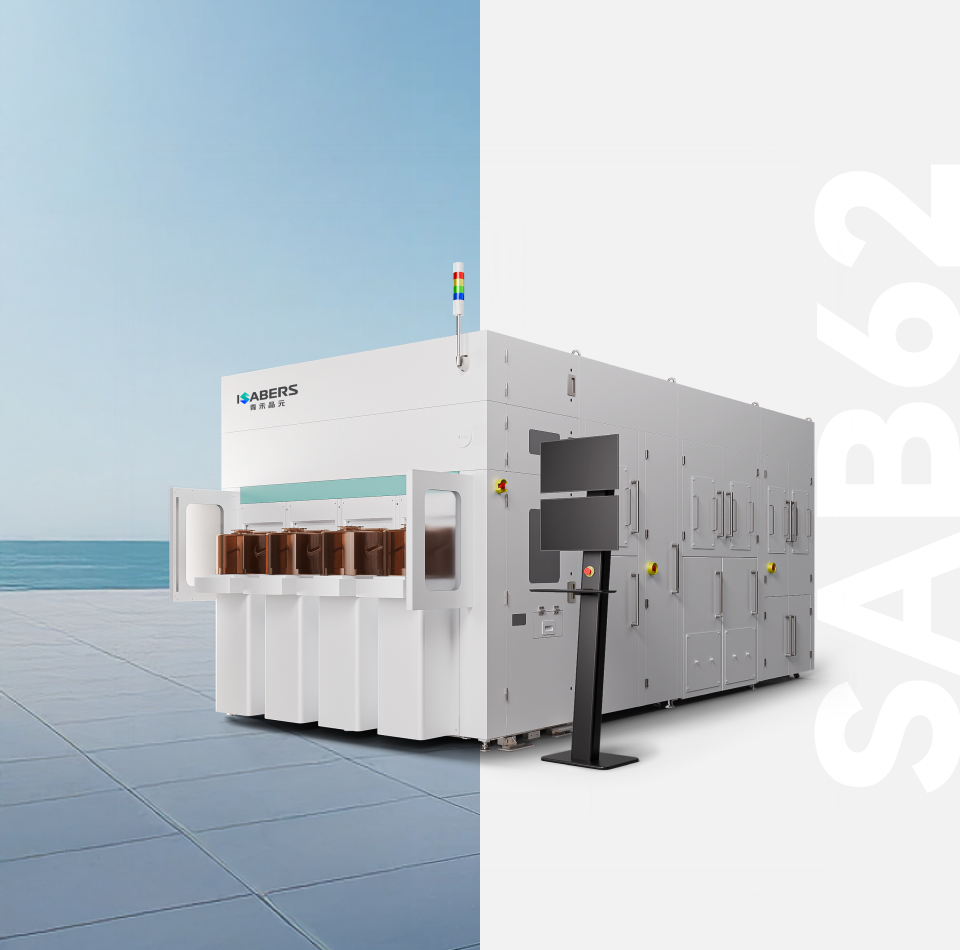

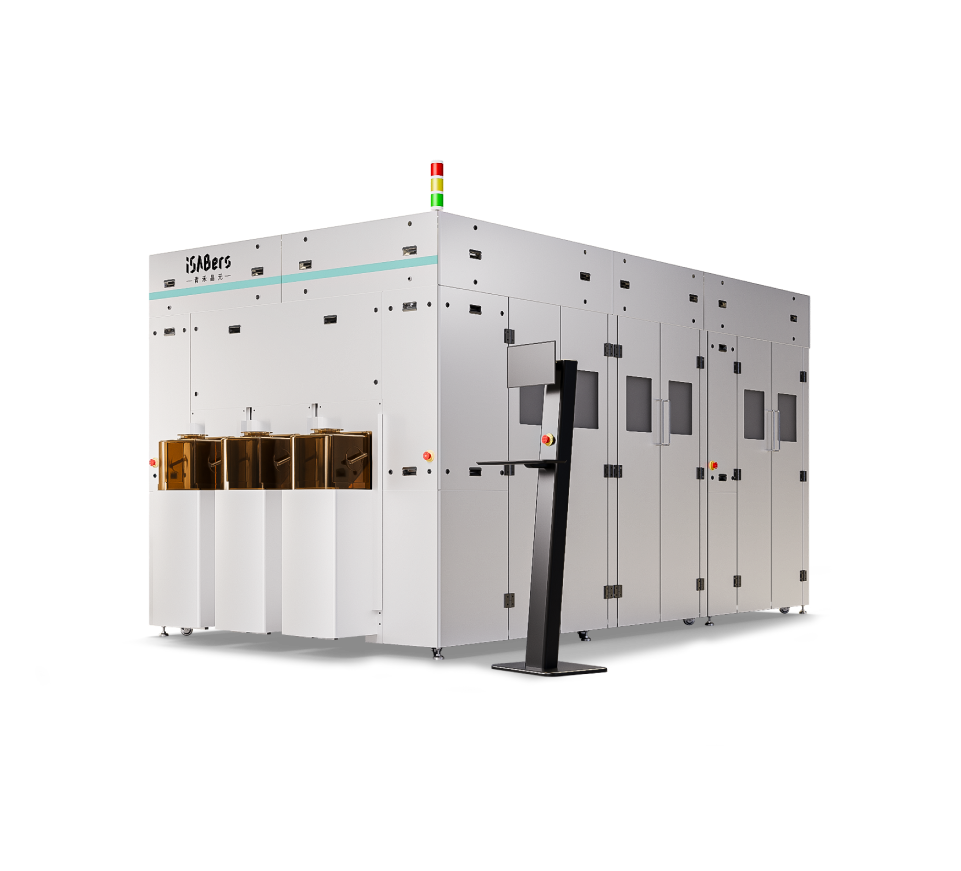

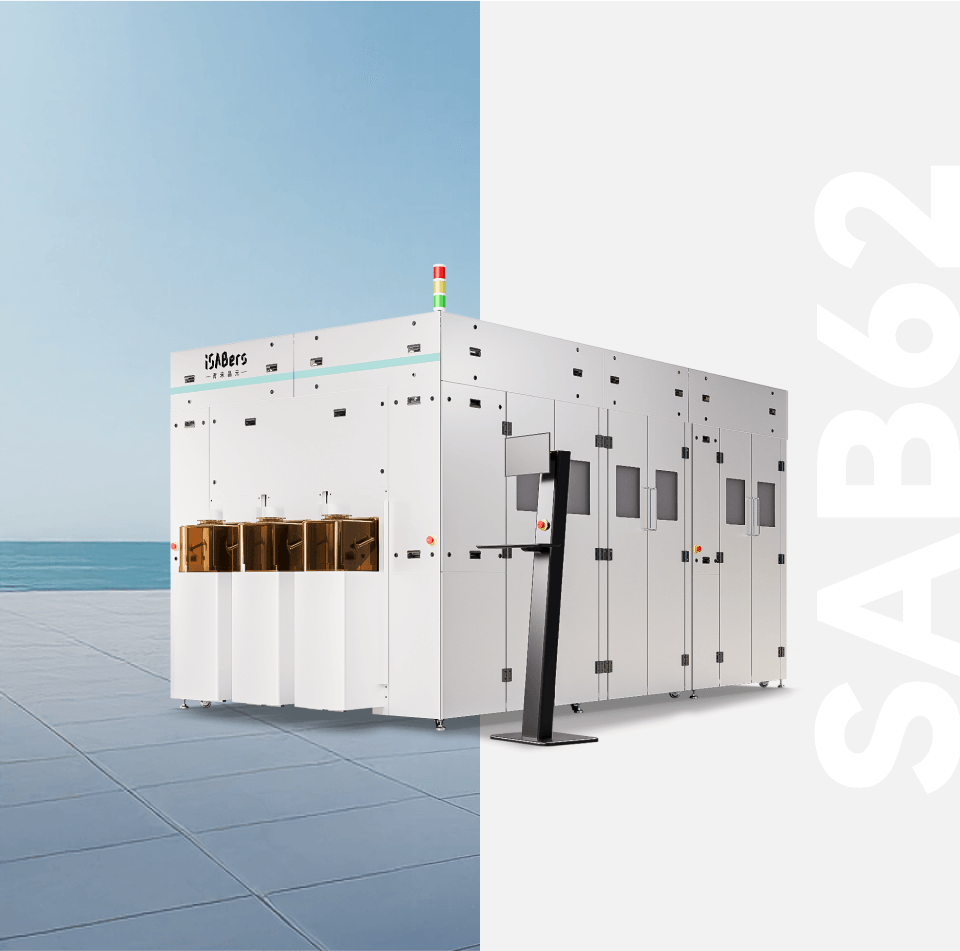

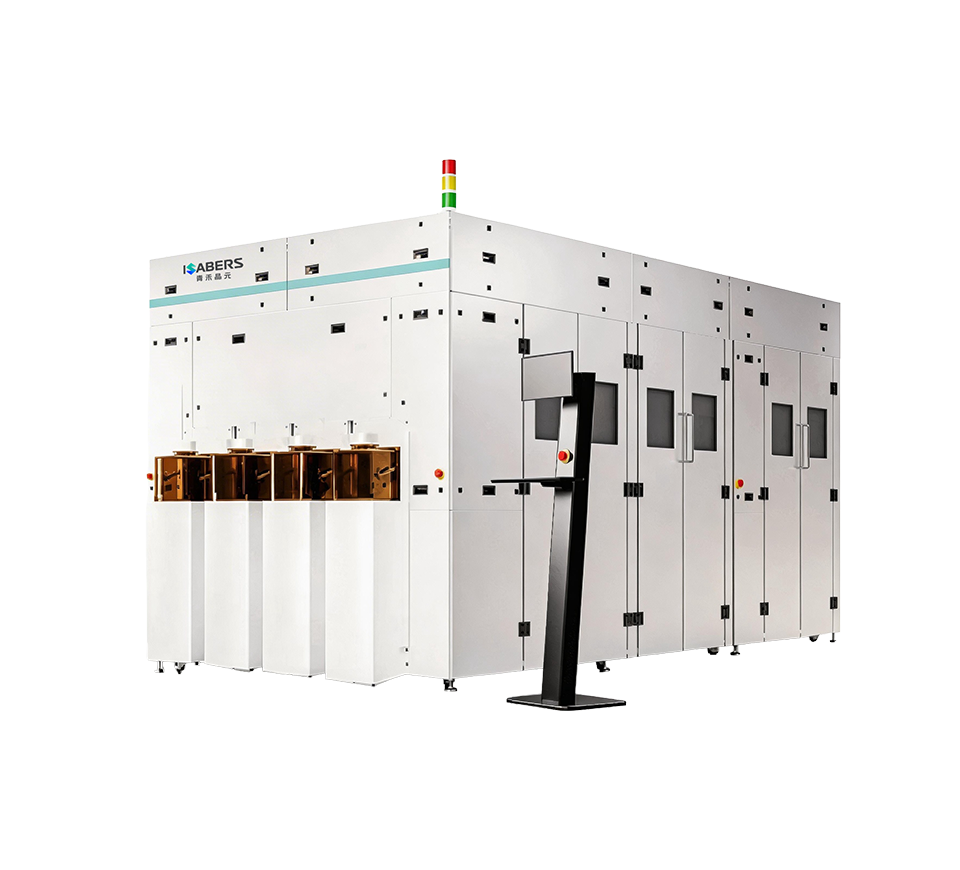

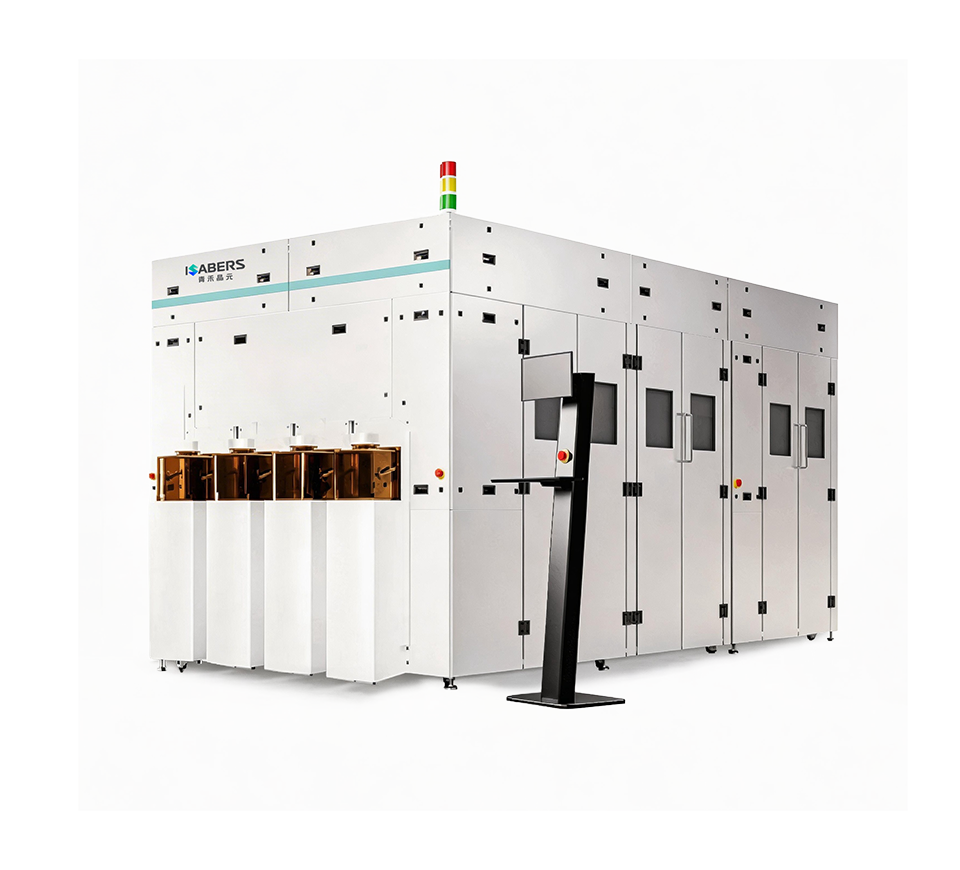

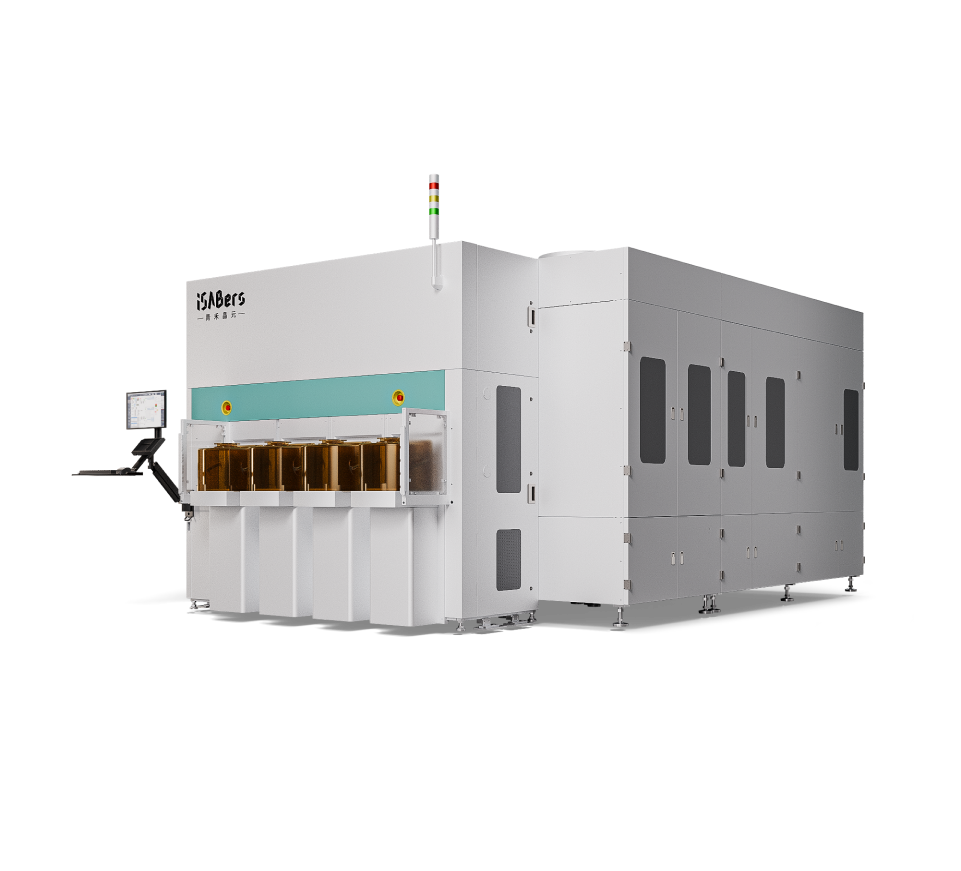

采用等离子体活化和水洗甩干在晶圆表面形成高密度羟基(-OH),在室温下通过范德华力进行预键合,然后进行退火形成高强度键合以及Cu-Cu互联。应用领域涵盖复合衬底(POI、SOI),InP/GaAs和SiO2异质集成,MEMS领域晶圆级封盖,3D堆叠图像传感器、存储器、Micro-LED的高密度互联。

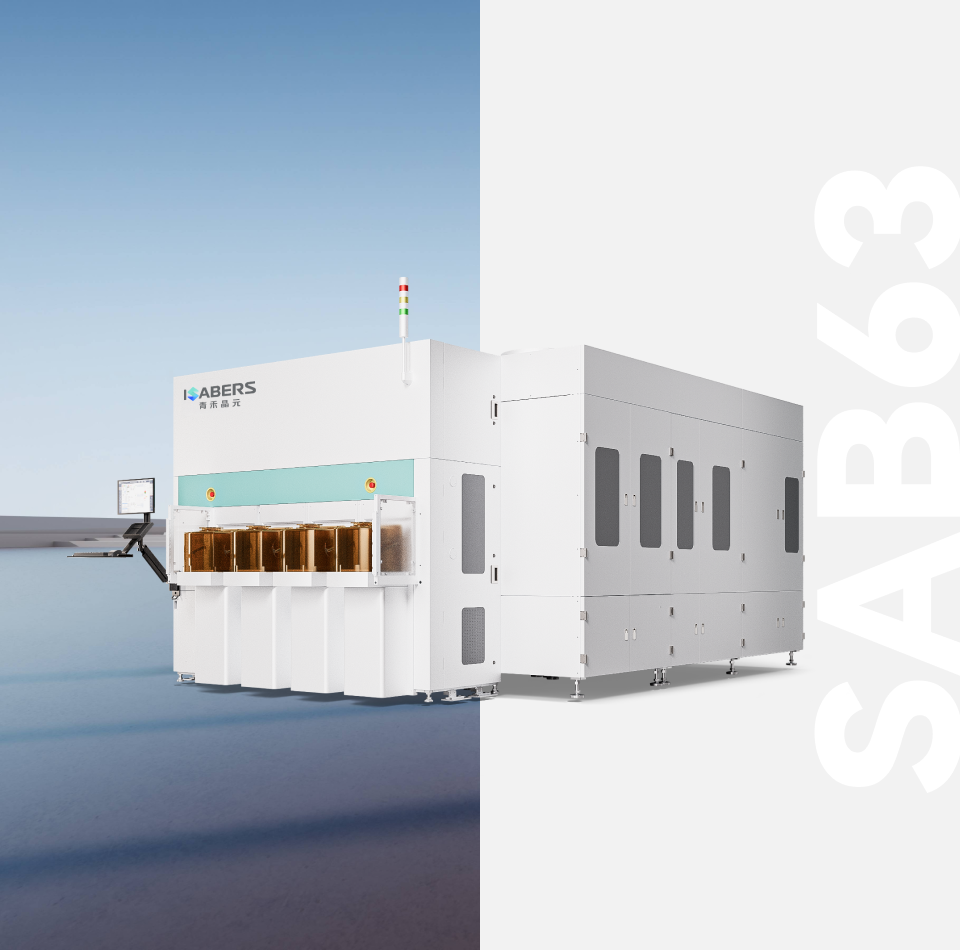

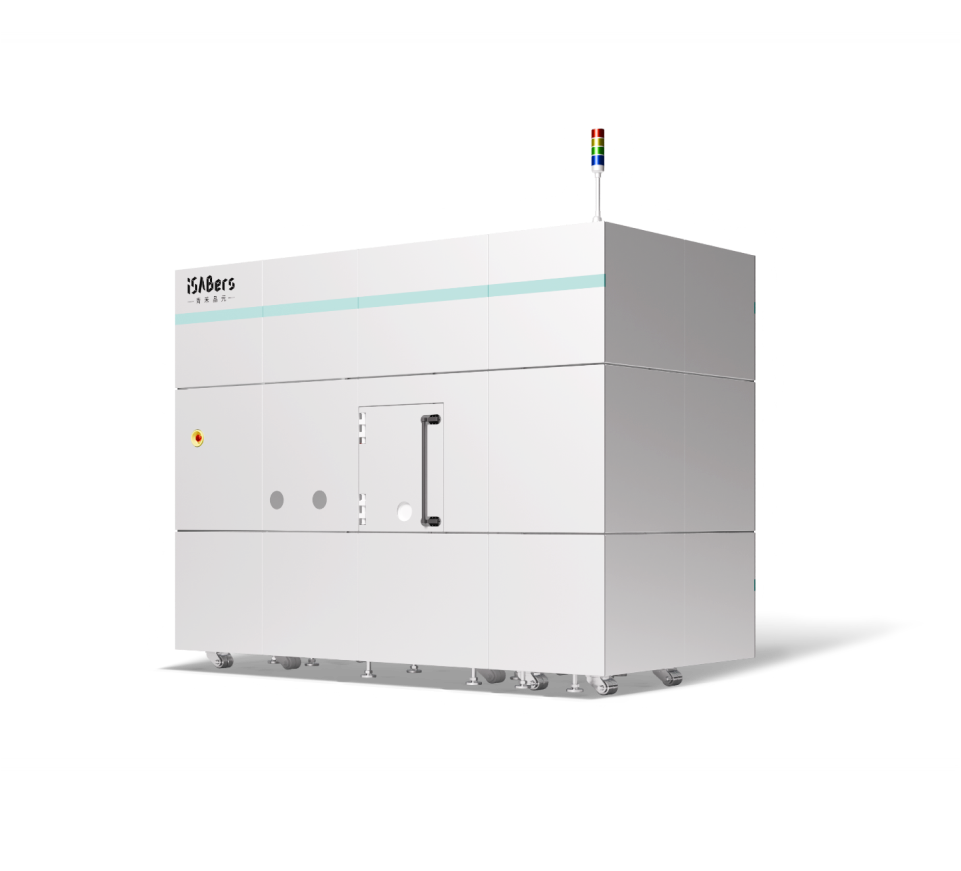

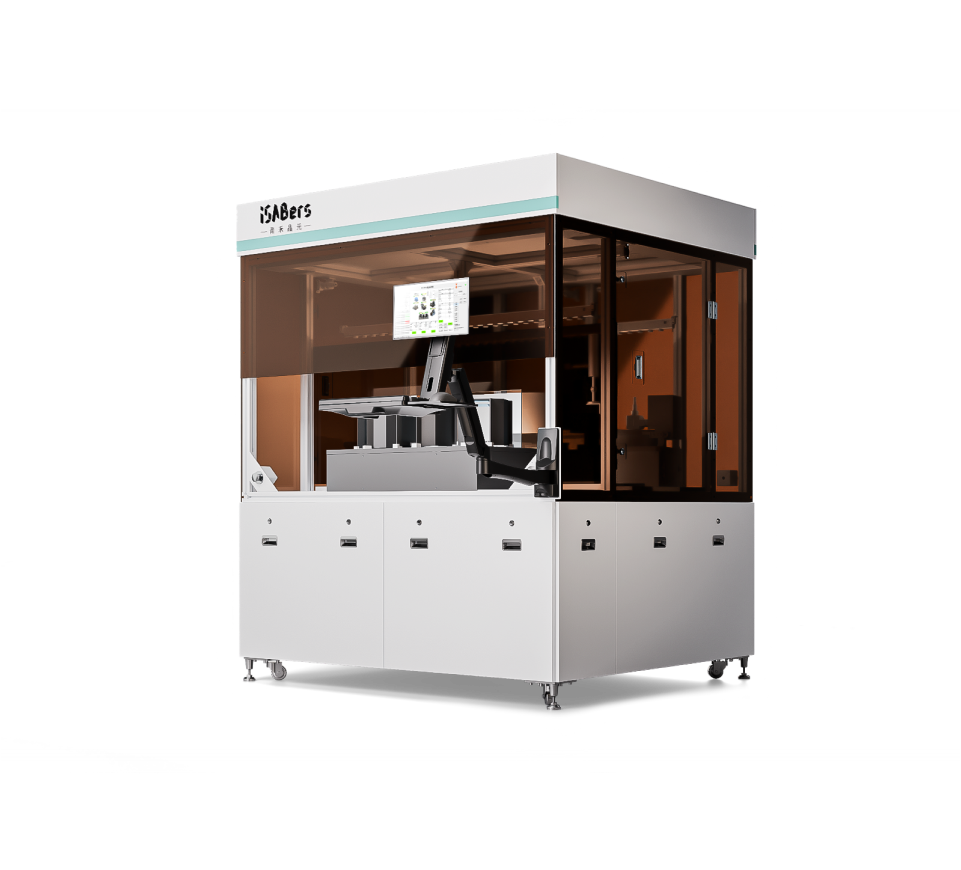

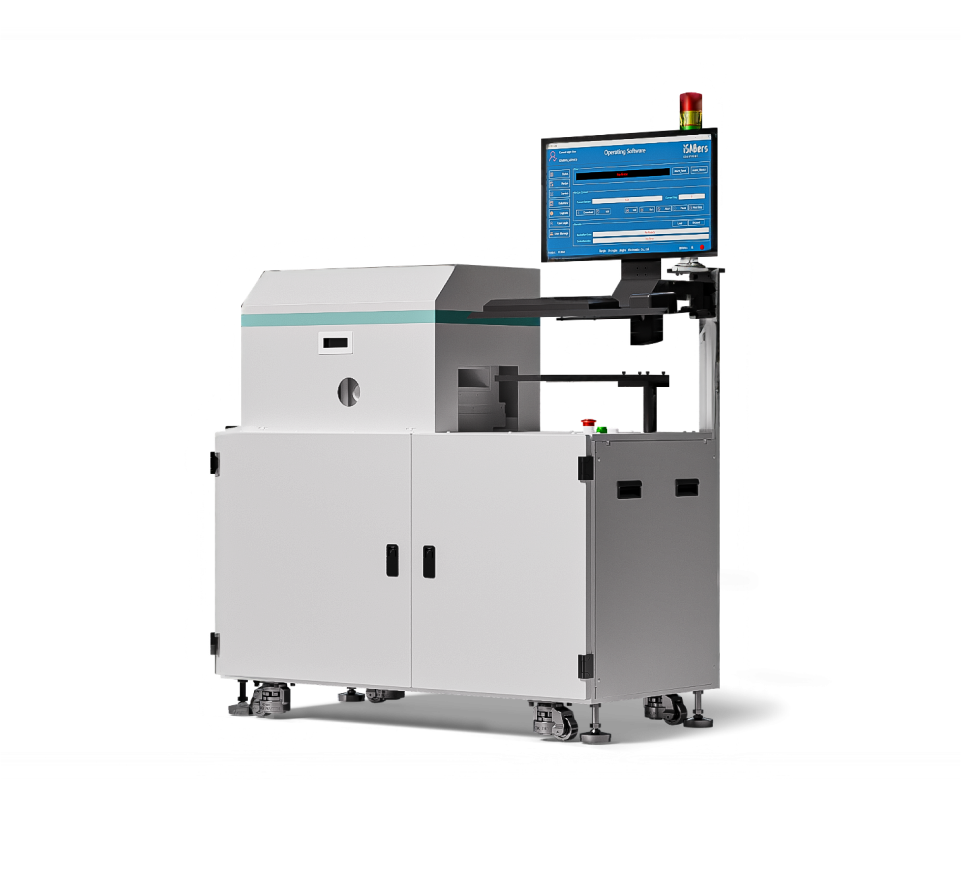

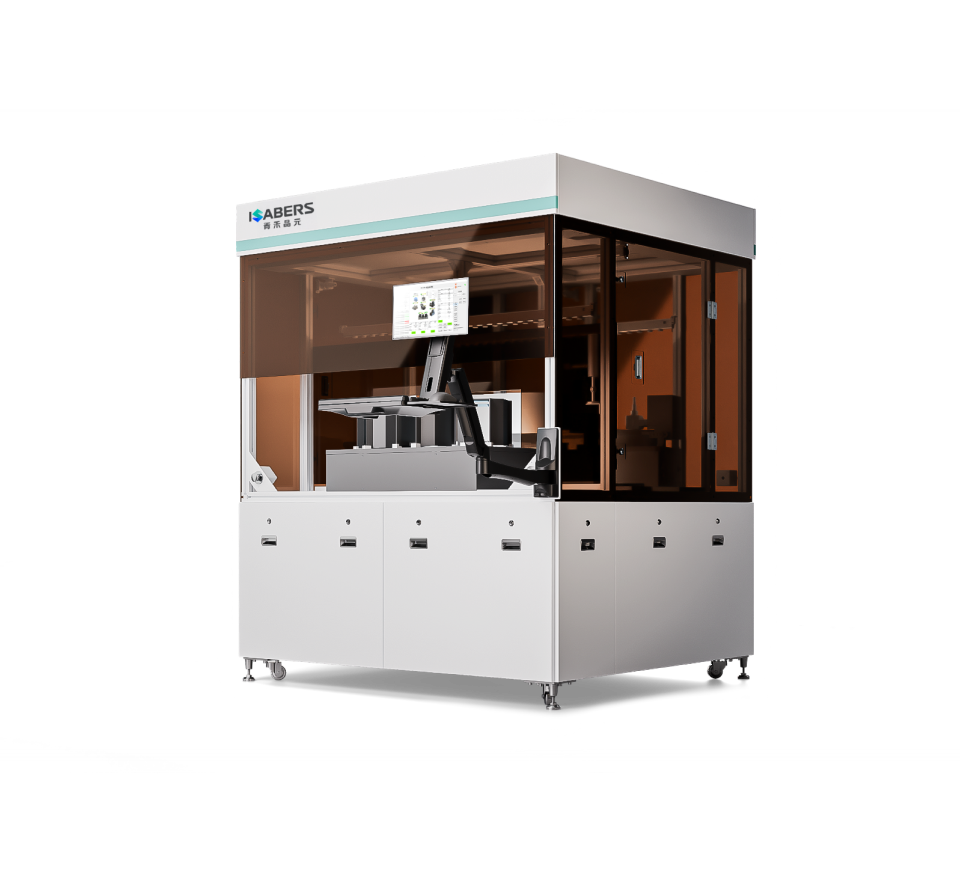

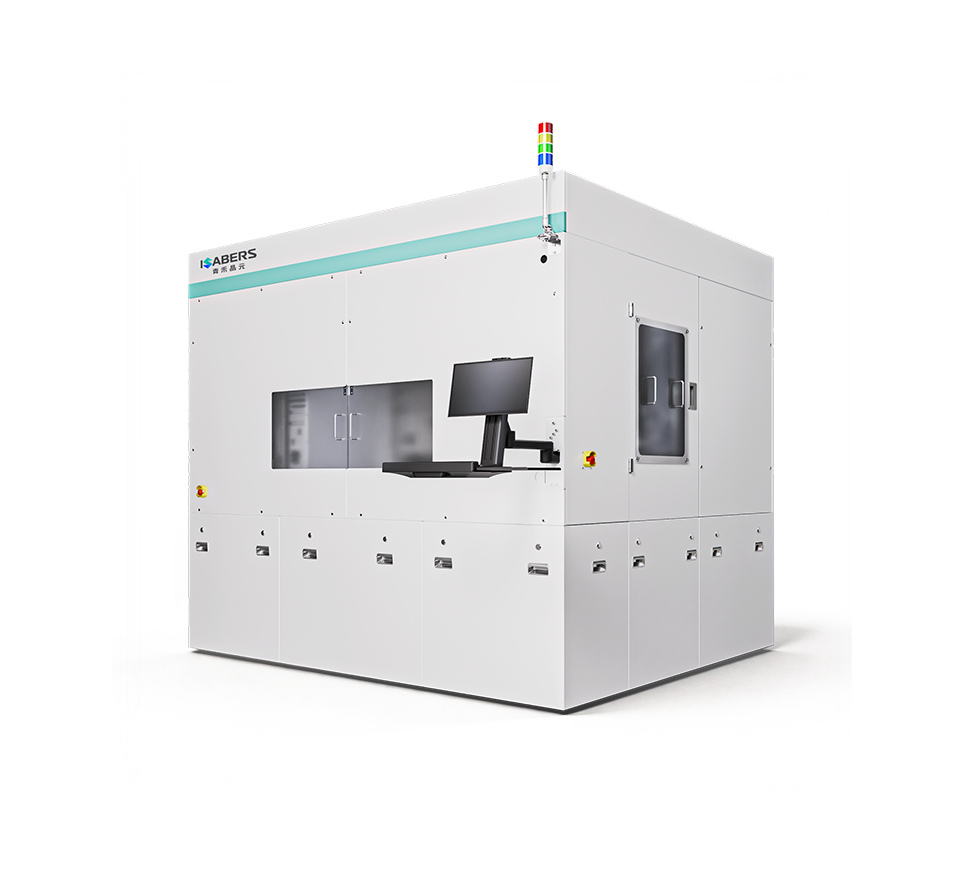

通过加热和加压将两个晶圆连接在一起,超高的压力和温度控制精度、均匀度确保键合质量,可实现金属/共晶以及胶材键合。兼容阳极键合功能,可实现玻璃和Si片的永久键合。快速升降温能力大大提高生产效率。应用领域涵盖MEMS、光电器件的金属层键合及玻璃封帽。

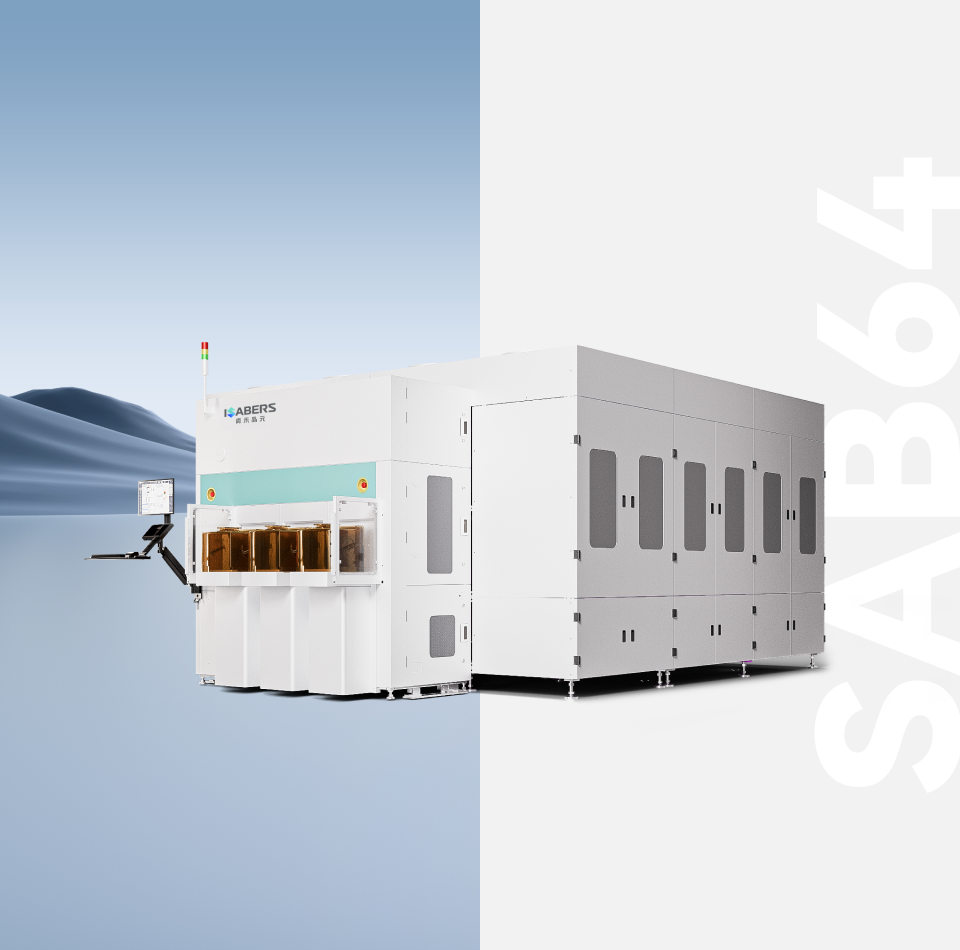

通过键合胶将载片和器件晶圆连接,对器件晶圆进行背面工艺(如减薄)后,通过加热滑移或激光扫描的方式进行解键合。支持3μm以内TTV、高耐温以及超薄晶圆解键合。应用领域涵盖先进封装(扇出型封装、2.5D和3D集成),射频,功率,MEMS及光电子器件。
对晶圆和芯片的键合面进行等离子体活化和水洗甩干处理,在室温下进行对准预键合,然后进行退火实现介质层键合和Cu-Cu扩散连接。应用领域涵盖NAND、DRAM、HBM等存储器的多层堆叠,Micro-LED、图像传感器、硅光集成器件的高密度互联。
单独对芯片加热加压,实现micro-bump和pad的高可靠互联。采用氢自由基活化技术,可在180℃实现表面还原,支持无需助焊剂(Fluxless)的倒装键合。应用领域涵盖MR-MUF、TCB-NCF多层堆叠工艺,Micro-LED、CPO、MEMS器件的凸点键合。

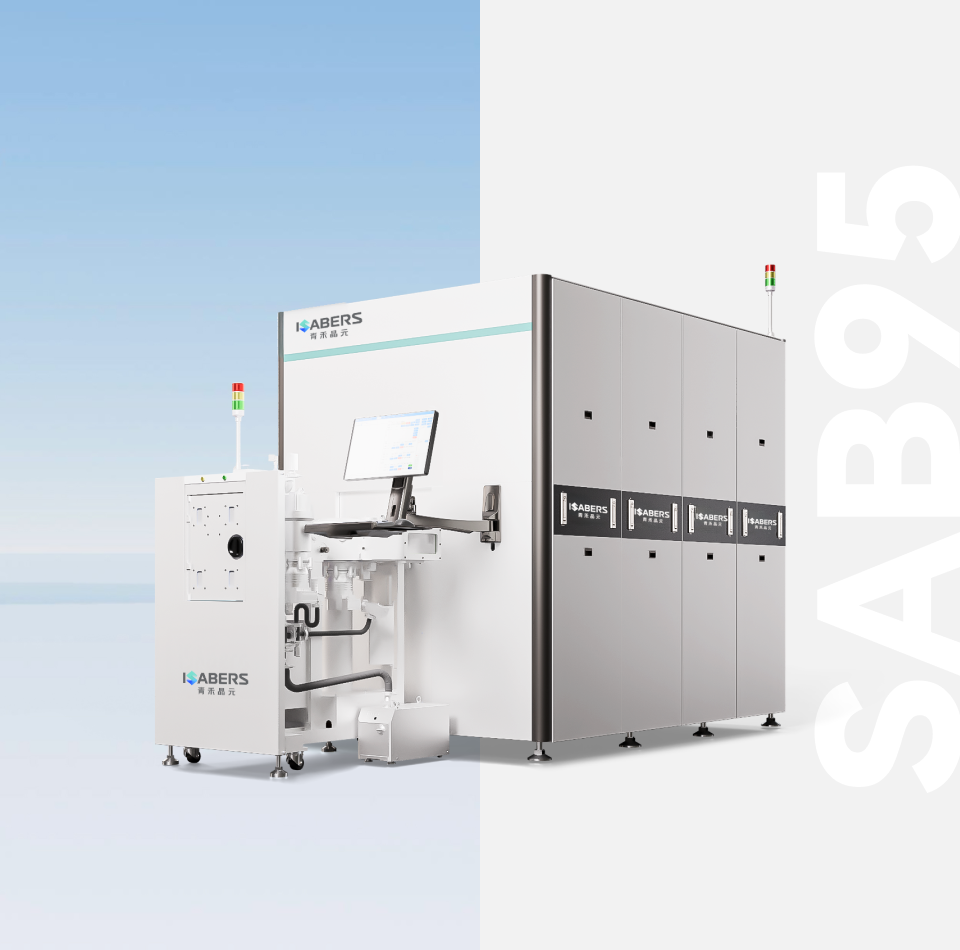

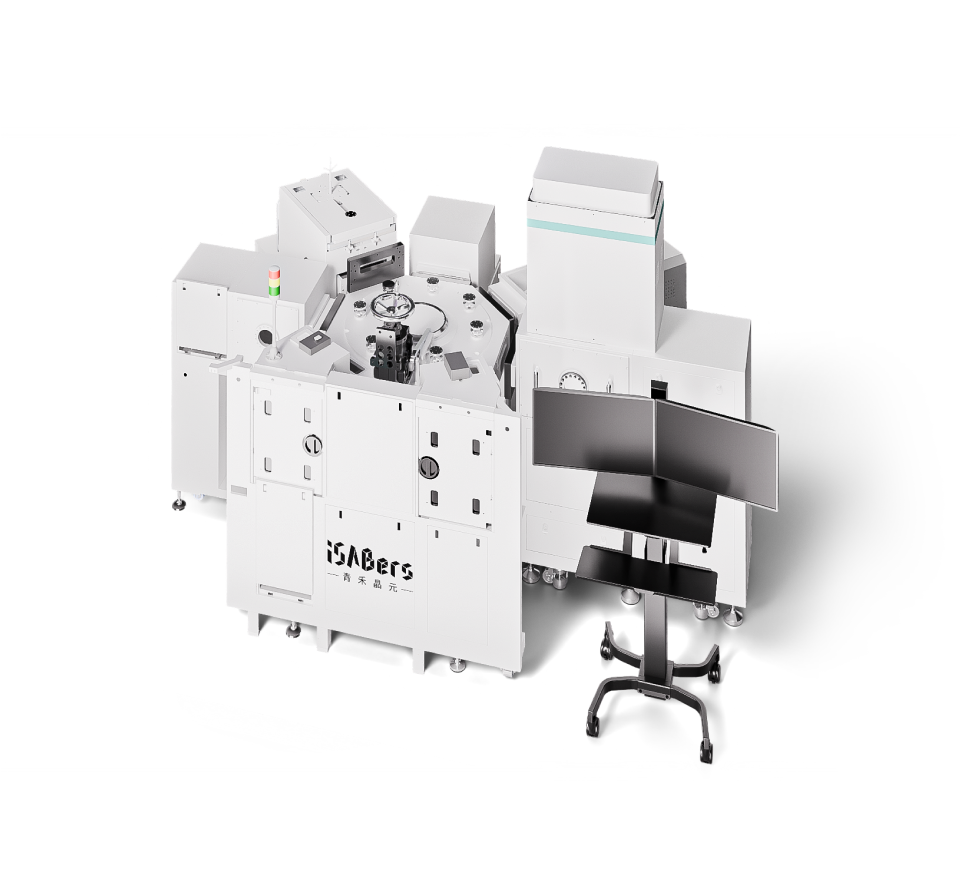

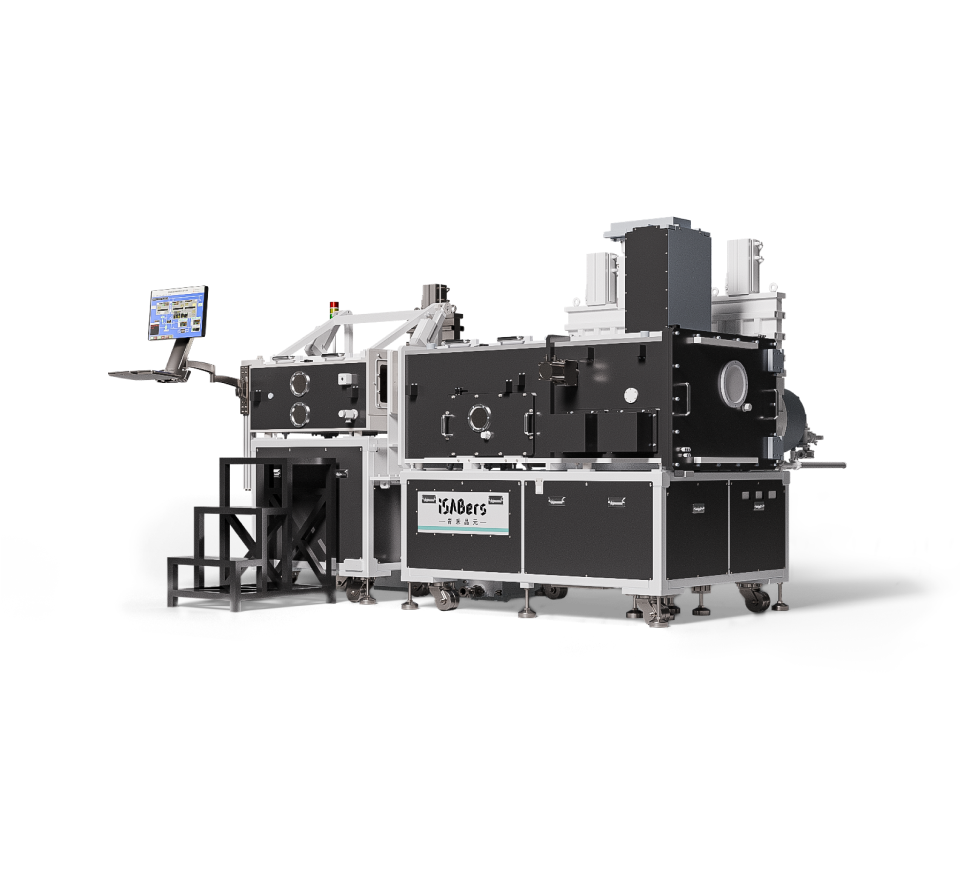

将成百上千的原子聚集成簇,经过电场加速后作用于材料表面,实现超精密抛光或膜厚修整(TRIMMING)。相比于常规等离子束,具有低损伤、无热效应等优势。应用领域涵盖超硬材料(如金刚石)、复杂曲面、光学产品抛光,功能结构表面损伤层去除,半导体薄膜超精密TRIMMING。

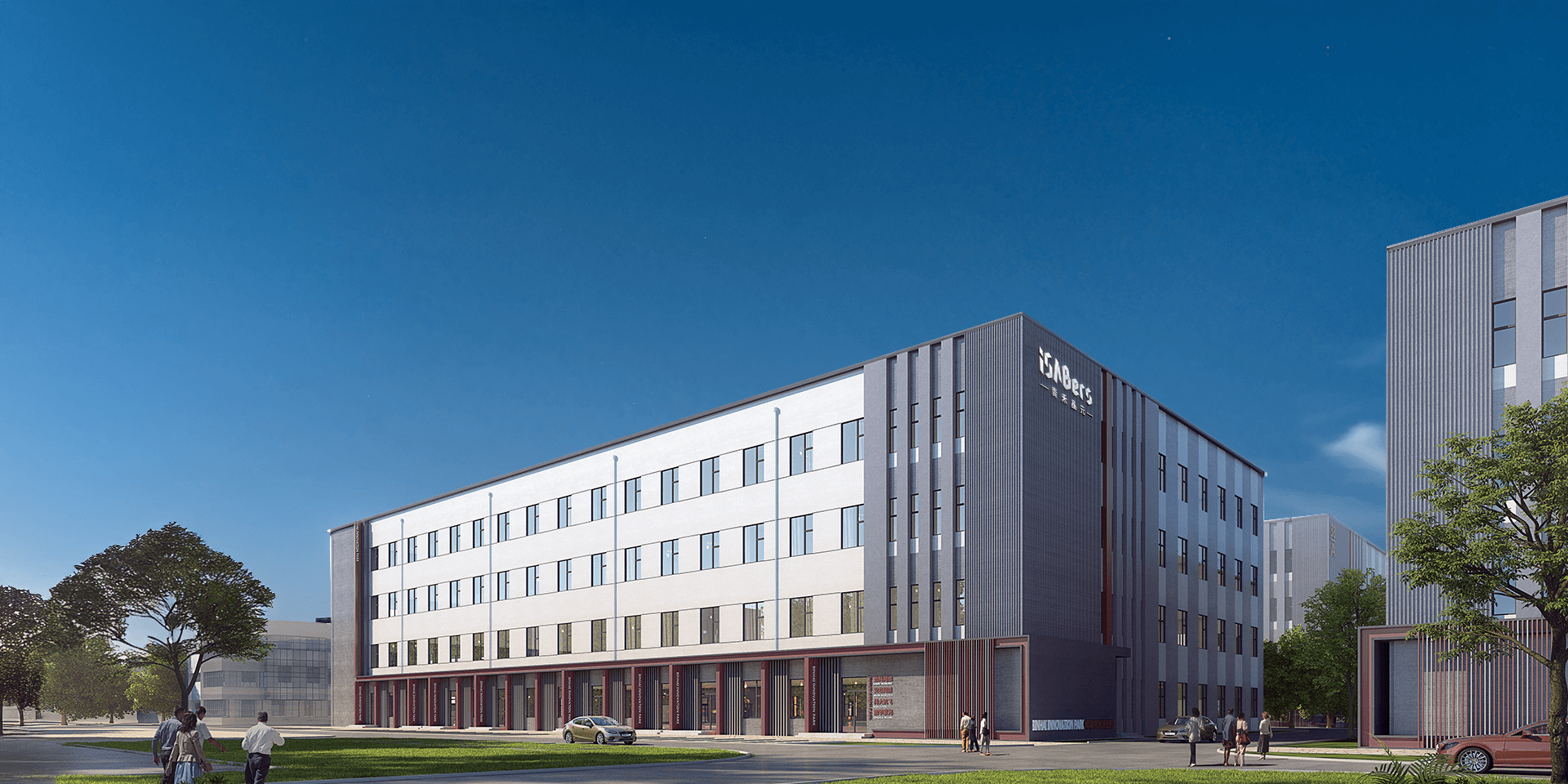

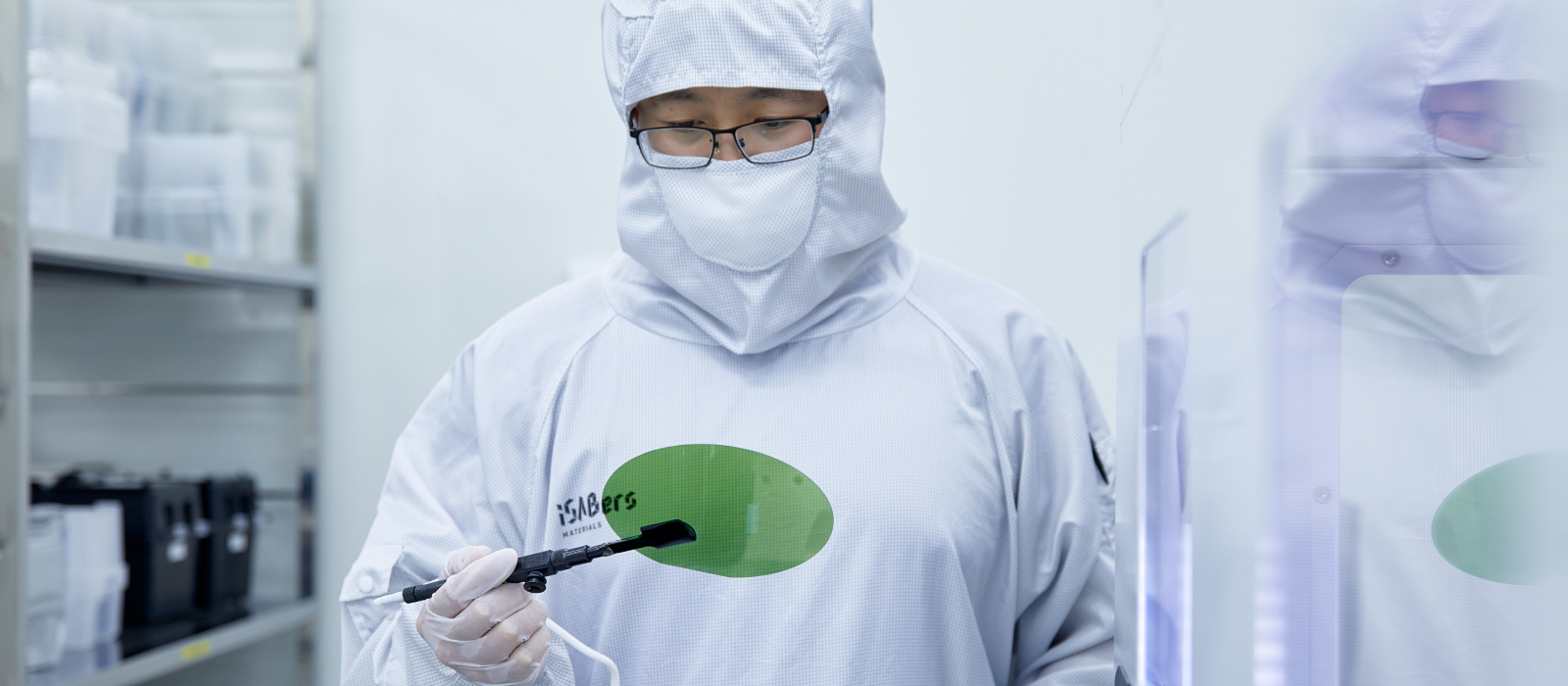

青禾晶元工艺代工平台集工艺加工、动力及辅助设施于一体,拥有十级和百级洁净间,占地超2000平米,配备百余台国际最先进设备,拥有50余名专业工程师。平台以H-cut、减薄键合路线工艺为基础,专注半导体及泛半导体材料的异质集成,覆盖4/6/8英寸全尺寸晶圆加工需求,提供高定制化服务、具备完备工艺与稳定质量,助力科研与企业突破芯片研发瓶颈。
邮箱:sales@isaber-s.com
地址:天津市滨海新区新北路4668号滨海创新创业园22号
